作者：
熊長錚， 云南省氣象災害防御技術中心高 級工程師，從事雷電防護裝置檢測質量考核技術規范體系建設方面的工作。
摘 要:
介紹了雷電防護裝置檢測全過程的四個環節，提出從檢測流程的源頭起即實行質量控制; 對各個環節中容易產生的質量問題進行分析，總結了 19 項質量控制要點，并進行了進一步解釋和說明。
0 引言
雷電防護裝置檢測是指按照雷電防護裝置的設計標準確定雷電防護裝置滿足標準而進行的檢查、測量及信息綜合分析處理全過程［1］。雷電防護裝置檢測質量關系到雷電防護裝置能否正常、有效運行。因此基于雷電防護裝置檢測性質和特點，在雷電防護裝置檢測實行全過程質量控制是非常必要的。
1 雷電防護裝置檢測相關質量概念
1．1 雷電防護裝置檢測特點
雷電防護裝置檢測情況復雜［2］，雷電防護裝置( 包括防靜電裝置) 安裝敷設情況復雜，各類建( 構) 筑物、設備、設施均需要采取防雷措施; 檢測類型復雜，分為首次檢測、綜合檢測、年度檢測、新建驗收檢測等，其中又包含一些特殊檢測項目類型，如施工階段跟蹤檢測和單項檢測等，各種類型的檢測內容、方法及標準要求不同。
1．2 雷電防護裝置檢測質量
參照規范相關術語和定義［3-4］，雷電防護裝置檢測質量可解釋為相關各方對雷電防護裝置檢測實施過程和檢測報告提出的要求，是對檢測實施過程和產品的質量控制。檢測實施過程質量是指防雷裝置檢測符合現行相關法規、技術標準規范保證程度或適用時，以科學合理性衡量;防雷裝置檢測產品即其檢測報告，是檢測實施過程的結果，防雷裝置檢測質量在檢測報告中體現。檢測報告質量是指滿足防雷裝置檢測報告編制相關規定或要求的程度。
2 檢測全過程的四個環節及質量控制要點
2．1 雷電防護裝置檢測全過程
一項完整的檢測過程涉及到需要質量控制的環節，除檢查、測量環節和信息綜合分析處理環節外，還應有現場檢測前的檢測方案制定環節和報告編制及審核環節，構成雷電防護裝置檢測全過程。

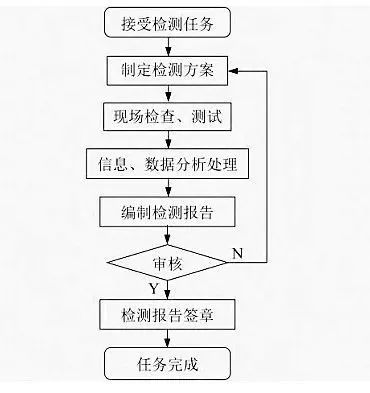

圖1 雷電防護裝置檢測全過程流程
2．2 檢測質量控制采用要點控制方法

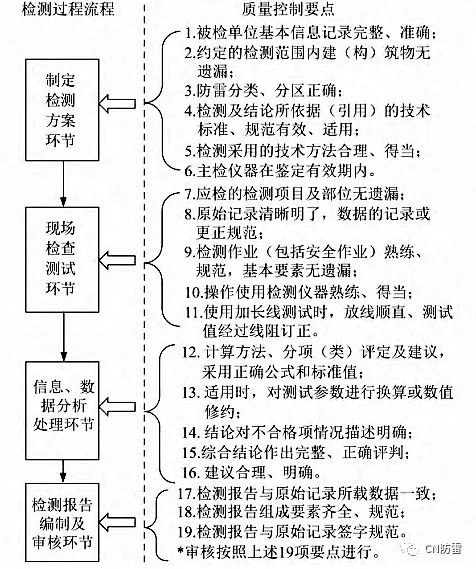

對雷電防護裝置檢測全過程中各環節容易出現的質量問題進行分析，總結出質量控制的具體內容，各環節采用相應的要點進行控制，可使質量控制精準和高效。雷電防護裝置檢測質量要點控制方法示意圖如圖 2 所示。
圖 2 雷電防護裝置檢測質量要點控制方法示意圖
2．3 制定檢測方案
通常制定的檢測方案應有檢測單位基本信息、檢測范圍 ( 包括各單體建 (構) 筑 物防雷分類) 、各單體建(構) 筑物應檢的檢測項目、采用的技術標準規范和主要使用的檢測儀器設備等。
2．4 現場檢查、測試
檢測技術人員到項目現場按照檢測流程對雷電防護裝置的檢查和測試要素進行信息、數據采集和記錄作業，包括兩部分，一是檢測要素，是指完成雷電防護裝置檢測項目評價，需要采集的數據、狀況等必要因素。二是檢查并登記要素，即檢測項目必要的，無需器測的信息資料，通過觀察后即能得到結果，例如材料、形狀、銹蝕、防腐措施、導體連接狀況、通用型號( SPD 應包括主要技術參數) 等。
2．5 信息、數據分析處理
檢測技術人員對現場檢查和測試的信息、數據進行綜合分析、處理，再進行分項評價和判定，得出綜合結論，需要時可提出建議。
2．6 檢測報告編制及審核
檢測報告通常由各檢測機構參考相關規范［5］自行制定樣式，也有省區和行業內統一的樣式。檢測報告樣式體現檢測技術方法和技術流程，其內容要有檢測全過程，包括檢測方案在內的重要和主要的信息。
3 質量控制要點
3．1 被檢單位基本信息記錄完整、準確
雷電防護裝置檢測活動相關的主要和重要信息，包括項目名稱、地點、項目業主單位名稱、檢測范圍、檢測項目、檢測時間等。
3．2 約定的檢測范圍內建( 構) 筑物無遺漏
安裝有防雷裝置和需要采取防雷、防靜電措施的建( 構) 筑物、設備、設施等，應當進行防雷、防靜電檢測，不得漏檢。
3．3 防雷分類、分區正確
防雷類別劃分通常是必檢項目，因其是根據檢測對象重要性、使用性質、位置等環境情況及發生雷電災害的風險和后果進行研判，其劃分正確與否，可以反映出檢測對象真實性。通常按照四種情況進行防雷分類、分區:
① 每個單體建( 構) 筑物依據規范相關條款［6］，科學合理劃分 一、二、三 類 防 雷 建 ( 構) 筑 物;
② 有些檢測對象是動態分類或不分類僅分區，例如光伏發電場動態分類，風力發電機組不分類僅分區;
③ 依據規范第 7．3 條規定［1］，后續定期檢測，可不必分類、分區，非首次檢測，需要滿足該條款所述條件;
④ 需要直擊雷防護的露天貨場和堆場，屬于特例，不分類。
3．4 檢測依據( 引用) 的技術標準和規范有效、適用
采用的規范、標準才列入，未引用和采納其中條款或標準值的標準、規范不要列入。要求在檢測時依據或采用的相關標準、規范應當在有效期內并且適當。
3．5 檢測采用的技術方法合理、得當
測試技術方法滿足測試條件，檢測的數據能夠表征雷電防護裝置性能。
3．6 使用的主檢儀器完好并在鑒定有效期內
檢測儀器有效性是指通過具有相應檢定資質的檢定機構的檢定或校準，檢測時儀器設備處于檢定或校準有效期內。
3．7 應檢的檢測項目及部位無遺漏
應檢項目是指為完整、準確評判綜合防雷、防靜電系統性能，需要檢測的必要項目。一般按照規范［1］規定的八個檢測項目實行，其中防雷分類、接閃器、引下線、接地裝置、等電位連接、電涌保護器等為主要檢測項目。應檢部位是指設備、設施需要采取防雷或防靜電措施部位，包括檢測對象安裝有防雷裝置或存在大尺寸金屬物、設備保護接地、法蘭跨接等需要進行等電位連接檢測的部位。
3．8 原始記錄清晰明了，數據記錄或更正規范檢
測項目、測點部位名稱應分類標識清晰，檢查情況、測試數據、繪圖和計算等應在產生當時予以記錄; 適用時，讀數值應訂正為測試值，并注明訂正值; 采用電子記錄方式的，在錯誤處劃橫杠，在更改欄填入更正數據［4］。
3．9 檢測作業( 包括安全作業) 熟練、規范，基本要素?zé)o遺漏
檢測人員檢測作業熟練、處置得當，包括安全操作。有些難于檢測的特殊情形下，必檢且能檢的要素不得遺漏。
3．10 操作使用檢測儀器熟練、得當
現場檢測人員能夠熟練操作使用主檢儀器，測量準確、排除干擾方法得當。當出現電磁、靜電、地下雜散電流、檢測對象漏電等干擾情況下，能夠準確判斷并排除干擾，測量出真值。
3．11 使用加長線測試時，放線順直、測試值經過線阻訂正
使用加長線測試工頻電阻或直流電阻時，除測試儀器本身能夠自動訂正外，需進行線阻訂正，將讀數值訂正為測試 值。線阻必須測量確定，不能估算。
3．12 計算方法、分項( 類) 評定及建議標準值采用正確
需要用到的計算方法主要是接閃器保護范圍計算( 通常采用滾球法，A 類輸配電設備、設施采用折線 法) 、工頻接地電阻與沖擊接地電阻換算和測試數據的數值修約等。分項(類)評定和建議采用標準值是指防雷、防靜電相關設計、檢測的規范、標準中為各種參數設定的極限值。
3．13 適用時對測試參數進行換算或數值修約
當測試的參數值超過標準值不多時，可按規范［7］的規則進行數值修約( 測試時已修約的不得再次修約) ，用數值修約比較法進行判定。標準值為沖擊接地電阻值的，現場測試的工頻接地電阻值應換算為沖擊接地電阻值再行判定，否則可能會導致相反的結論。
3．14 結論對不合格項情況描述明確
描述應指明位置，用詞準確、清晰，例如銹蝕應有程度描述、連接不良應有狀況描述、參數測試值超出應有標準值說明等。
3．15 綜合結論作出完整、正確評判
分析檢測報告所載檢測項目的完整性情況;分析檢測采用的技術方法合理、適當，檢查要素記載的信息描述明確; 使用加長線檢測時，放線順直，測試值經過線阻訂正，適用時，測試參數是否進行換算或數值修約等情況; 分析評估各檢測要素的測試數據是否準確，與正確采用的標準值進行比對; 對檢測報告記載的檢測項目分別作出實質性評定。
3．16 建議合理、明確
建議可結合檢測報告檢測內容和結論、原始記錄記載進行判斷?；疽? 整改意見應根據檢測結論中不合格項，分別提出; 改進意見要有論證，在檢測報告或原始記錄要有記載，并有改進的必要和空間; 采用的技術要科學、合理，并符合現行、有效相關技術規范。
3．17 檢測報告與原始記錄所載數據一致
檢測報告所載信息是直接引用原始記錄或按照一定規則計算或推導出來的［8］。檢測報告中每個直接引用數據必須在原始記錄中有明確記載，并且一致。
3．18 檢測報告組成要素齊全、規范
評價檢測報告組成要素齊全與否，參照規范［4］中第4．8．3條規定的a) ～ m) 十三項內容;評價編制是否規范，參照規范相關要求［5］。
3．19 檢測報告與原始記錄簽字規范
檢測報告和原始記錄中要有參加該項目現場檢測人員至少兩人簽字，并且一致，能夠識別;檢測報告要有關鍵技術崗位簽字人簽名，并且與關鍵技術崗位簽字識別表一致，能夠識別。
4 結語
多年的雷電防護裝置檢測質量管理和考核工作實踐中，主要經驗有兩點: 對雷電防護裝置檢測進行全過程質量控制是必要的，克服和消除了上述質量控制要點中存在的問題，檢測質量可以得到保證; 在檢測過程的各個環節實行專業分工的方式進行，質量控制的效果較好，檢測質量比較統一。
參考文獻
［1］ 建筑物防雷裝置檢測技術規范: GB/T 21431—2015［S］．
［2］ 季芬琴，陳州川，蔡巧暉． 建筑物現場防雷檢測質量控制探討［J］． 農業災害研究，2020( 8) : 54-56．
［3］ 質量管理體系 基礎和術語: GB/T 19000—2016［S］．
［4］ 雷電防護裝置檢測單位 質 量 管 理 體 系 建 設 規 范:QX /T401—2017［S］．
［5］ 雷電防護裝置定期檢測報告編制規范: QX/T 232—2019［S］．
［6］ 建筑物防雷設計規范: GB 50057—2010［S］．
［7］ 數值修約規則與極 限 數 值 的 表 示 和 判 定: GB/T8170—2008［S］．
［8］ 張衛斌，陳春曉．《雷電防護裝置檢測質量考核通則》有關內容解析［J］． 浙江氣象，2018( 2) : 30-32．
本文發表在《現代建筑電氣》2022.3
